固定钻套(国标JB/8041.1-1999)
分享到:

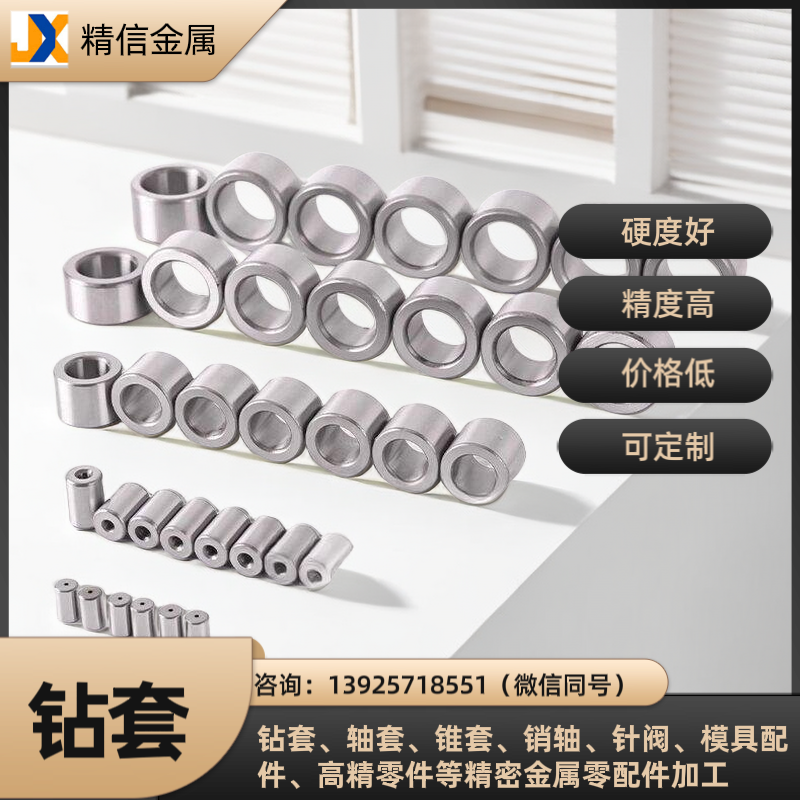

固定钻套(国标JB/8041.1-1999)


类型 固定钻套
规格 国标
价格 0-25元
材质 T10,GCr15
产品详情

固定钻套主要用于单纯用钻头钻孔的工序。固定钻套是直接装在钻模板的相应孔中,因此固定钻套磨损后一般不能更换。固定钻套有无肩和带肩两种结构:无肩的是A型固定钻套。带肩的主要用于钻模板较薄时,用以保持钻套必需的导引长度,有了肩部,还可以防止钻模板上的切削和冷却液落入钻套孔中,为B型固定钻套。固定钻套的下端应超出钻模板,以防止带状切削卷入钻套中而加剧钻套的磨损机床夹具零件及部件 固定钻套国标JB/T 8045.1-1999
1.本标准规定了0-85mm的固定钻套
2.引用标准:
GB/T 699-1988 优质碳素结构钢的技术条件
GB/T 1298-1986 碳素工具钢技术条件
GB/T 8044-19999 机床夹具零件及部件技术条件
JB/T 8045.5-1999 机床夹具零件及部件钻套螺钉
3.图示


4.尺寸表


d

D

D1

H

t

基本尺寸

极限偏差F7

基本尺寸

极限偏差D6




>0~1

+0.016

+0.006

3

+0.010

+0.004

6

6

9

--

0.008

>1~1.8

4

+0.016

+0.008

7

>1.8~2.6

5

8

>2.6~3

6

9

8

12

16

>3~3.3

+0.022

+0.010

>3.3~4

7

+0.019

+0.010

10

>4~5

8

11

>5~6

10

13

10

16

20

>6~8

+0.028

+0.013

12

+0.023

+0.012

15

>8~10

15

18

12

20

25

>10~12

+0.034

+0.016

18

22

>12~15

22

+0.028

+0.015

26

16

28

36

>15~18

26

30

0.012

>18~22

+0.041

+0.020

30

34

20

36

45

>22~26

35

+0.033

+0.017

39

>26~30

42

46

25

45

56

>30~35

+0.050
+0.025

48

52

>35~42

55

+0.039

+0.020

59

30

56

67

>42~48

62

66

>48~50

70

74

0.040

>50~55

+0.060

+0.030

>55~62

78

82

35

67

78

>62~70

85

+0.045

+0.023

90

>70~78

95

100

>78~80

105

110

40

78

105

>80~85

+0.071

+0.036


5.技术条件
材料:d≤26mm T10A按GB/T 1298的规定
    d>26mm 20钢按GB/T 699的规定
热处理:T10A为58~64HRC;20钢渗碳深度为0.8~1.2mm,58~64HRC
东莞市精信金属制品有限公司为您提供各类国标/非标钻套、固定钻套、可换钻套、快换钻套、钨钢钻套、钻套螺钉、轴套、导套、直套、衬套等加工。


还提供各类五金配件、机械零件、机床附件加工。

精信钻套,精度高,硬度强,能保证钻孔位置度及孔的精确度(执行国家标准)。且价格更低,质量更优,寿命长更耐磨。
