钻模的结构特点及钻套的使用

钻模与其他机床夹具的区别，钻模除了具有定位元件、夹紧装置和夹具体以外还有钻模板和钻套。

1．钻套

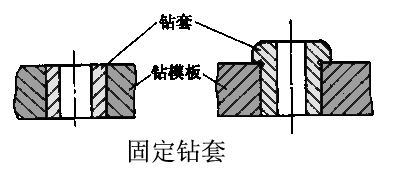

  固定钻套，钻套直接压装在钻模板上，固定钻套结构简单，钻孔精度高，但磨损后不能更换。固定钻套适用于单一钻孔工序的小批生产。

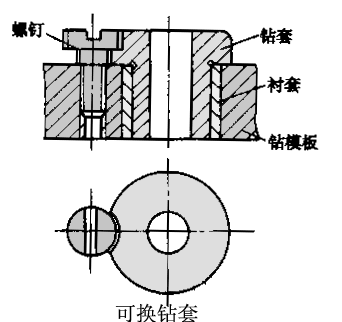

　可换钻套，钻套装在衬套中，衬套压装在钻模板上，由螺钉将钻套压紧，以防止钻套转动或退刀时脱出。钻套磨损后，将螺钉松开可迅速更换。适用

于大批量生产时的单一钻孔工序。

 快换钻套，其结构与可换钻套相似。当一个工序中工件同一孔须经多种方法加工（如孔经钻、扩、铰或攻螺纹等）时，能快速更换不同孔径的钻套。更换时，将钻套缺口转至螺钉处，即可取出。

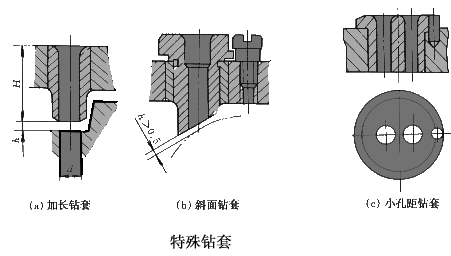

 特殊钻套，当工件的结构形状不适合采用标准钻套时，可自行设计与工件相适应的特殊钻套。<br>

钻套的高度H增大，则导向性能好，刀具刚度提高，加工精度高，但钻套与刀具的磨损加剧，一般取H=（1～2.5）d。

   排屑空间h增大，排屑方便，但刀具的刚度和孔的加工精度都会降低。对钻削较易排屑的铸铁，h=（0.3～0.7）d；对钻削较难排屑的钢件，h=

（0.7～1.5）d。

钻模板用于安装钻套，并确保钻套在钻模上的正确位置。钻模板多装配在夹具体或支架上，常见的钻模板有以下几种： <br>

   　　（1）固定式钻模板参照前图。 <br>

   　　（2）铰链式钻模板<br>

    当钻模板妨碍工件装卸或钻孔后需攻螺纹时，可采用下图所示的铰链式钻模板。钻套导向孔与夹具安装面的垂直度可通过调整两个支承钉的高度

来保证。加工时，钻模板由菱形螺母锁紧。由于铰链销孔之间存在配合间隙，用此类钻模板加工的工件精度比固定式钻模板低。

      （3）可卸式钻模板

   可卸式钻模板又称分离式钻模板，它与夹具体作成可分离的。下图为可卸式钻模板，加工过程中需将钻模板卸下才能装卸工件，比较费事，且定位

精度低，一般多用于其它类型钻模板不便装卸工件的情况。
